HCNE1-1034 油研框架式直流电磁铁 YOUYAN框架式直流电磁铁
负载因素=[通电时间/(通电时间+断电时间)]×100%
100%
50%
25%
10%
连续
间断
*长通电时间(S)
∞
100
36
7
电功率(W)
3
6
12
30
安培匝数(20℃)
560
790
1120
1770
电阻Ω±10%(20℃)
工作电压 V·DC
12
6
8.5
12
19
27
9
13
18
28
48
12
17
4
38
72
15
21
30
48
105
18
25
36
57
190
24
34
48
76
295
30
42
60
95
430
36
51
7
114
580
42
59
84
133
760
48
68
96
152
一、型号含义:
二、安装尺寸：
三、应用范围
1、游乐器
吃角子老虎 各种选币器
2、贩卖机
各种贩卖机 换币器 售票机
3、办公设备
列表机 电脑设备 传真机 打卡机
影印机 打字机 收银机 绘图机 开饮机
4、运输设备
自动门锁 **皮带锁 汽车电磁阀 停车设备
5、家电用品
录音机、录影机 电子琴 自动编织机 伴唱机
6、其他
包装机 机械手 农牧设备 冲压设备 防火、防盗器 省水电磁阀
四、特性
1、容易固定以及连接负载
2、温升稳定，可延长产品寿命并确保良好性能
3、E扣环及橡皮垫圈使电磁阀静音运作
4、低磨擦确保高效率并延长寿命
5、结构设计简易可靠
一般规格
*操作条件：
1、操作温度：-5℃到40℃之间电磁阀 不会凝固
2、操作湿度：相对湿度45%到85%之间电磁阀 不会凝固
3、储存温度：-40℃到75℃之间电磁阀 不会凝固
4、储存湿度：相对湿度0%到95%之间电磁阀 不会凝固
*性能要示：
温升：65以下(等级A) 寿命：在负载状况下，可使用一百万个周期以上
*测试环境：
1、环境温度：23±2℃
2、相对湿度：50±10%
3、大气压力：1013MPa
4、绝缘阻抗：以500VDC绝缘阻抗器量测时，线圈与轭铁之间需具有至少100MΩ之绝缘阻抗
5、绝缘强度：线圈与轭铁间之绝缘强度应至少可以承受600VAC/1分钟
五、概要与特征
1、电磁铁构造
a. 断面图
编号
部分名称
1
固定支架
2
盖
3
可动铁心
4
固定铁心
5
线圈骨轴
6
线圈
7
导管

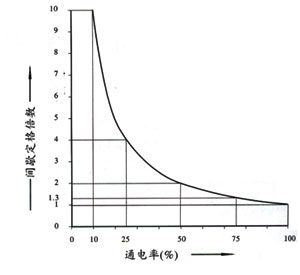

b. 通电率
通电率
*大通电时间
75%
20分
50%
7分
25%
2分
10%
1分
2、电磁铁作动形式
六、消音
|
